MegaRAID 9670-24i 读写性能测试
MegaRAID 9670-24i I/O读写测试报告
本次有幸拿到了国内首片博通 24G SAS/NVMe MegaRAID 9670-24i,随即进行读写速度性能测试，以方便大家在选择产品时候多一个选择。MegaRAID 9670-24i 适配器基于 SAS4124 RAID-on-Chip （RoC），集成了 2x72 位高速 DDR 内存接口，可提供 3,200 MT/s 的更快速度，RAID5 随机写入 IOPS 比上一代适配器提高 4 倍以上。通过直接连接多达 24 代 4.0 NVMe、24G SAS 或 SATA 设备，充分利用存储控制器的灵活性。

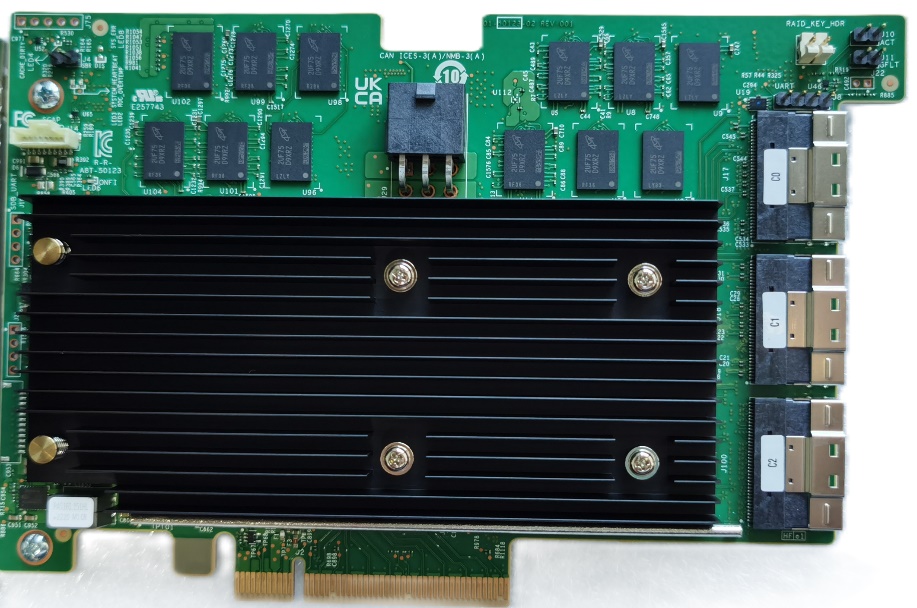

9670-24i 正面

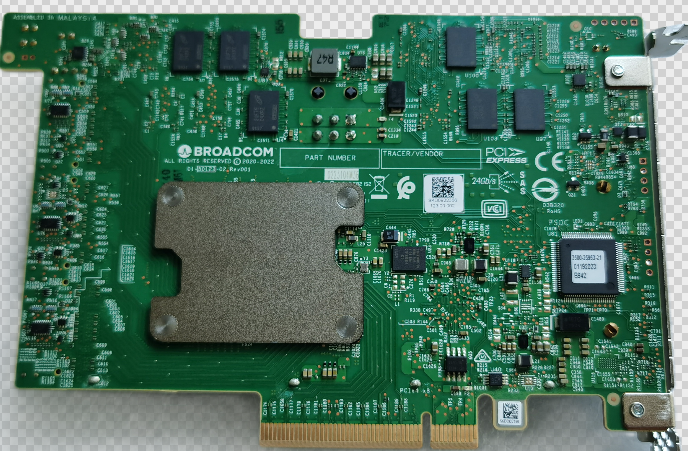

9670-24i 背面
官方参数：
| 处理器 | SAS4124 ROC | 缓存 | 2x72-bit high-speed DDR 8GB |
| 总线接口 | x8 Gen 4.0 | 接口类型 | 3* x8 SFF-8654 |
| 端口数 | 24内置 | 支持设备数量 | 240SAS/Sata 或 32NVMe 磁盘 |
| RAID级别 | 0,1,10,5,50,60 | 外形尺寸 | 全高 : 167.65 mm (± 0.13 mm) x 111.15 mm (± 0.13 mm) |
| 功率 | 28w | 备份单元 | CVPM05 |
本次测试主机主板为超微X10DRH-IT，采用2颗E5-2683 2,0GHz 128G缓存处理器，操作系统为Windows 2019；硬盘分别采用7块镁光SSD，4块WD Sata盘以及4块U.3 NvMe和6块 NvMe作为测试介质进行。
- 首先在RAID卡插在PCIE3.0槽位后，开机BIOS竟然检测不到而想到各种问题，卡坏了，后者是AUX辅助电源必须要接，后来加上辅助电源后，正常依然如此，又对主板FW固件进行了更新，仍然在开机BIOS自检时候无法找到该适配器。断然怀疑主板可能PCIE不是4.0太老的缘故而不能识别到24G SAS设备。随后想到是否在主板boot 后Efi shell模式下是否能读取到，结果依然失败。尝试HII界面对RAID进行设置以失败告终。

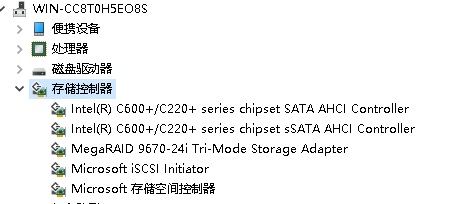

- 在进入操作系统后，系统提示发现新硬件，加载驱动安装顺利完成。
并在安装了LSA管理软件后，进行了重启，发现通过浏览器登录后可以发现RAID卡，并且通过在系统里的Storcli2.exe 也可以正常读取到RAID卡。发现MegaRAID96xx 的软件属性和之前的有比较大的变化。

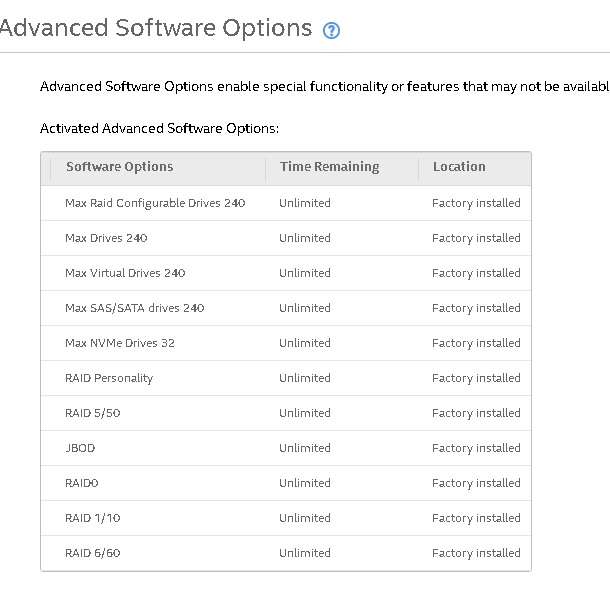

标准自带软件功能以及使用限制

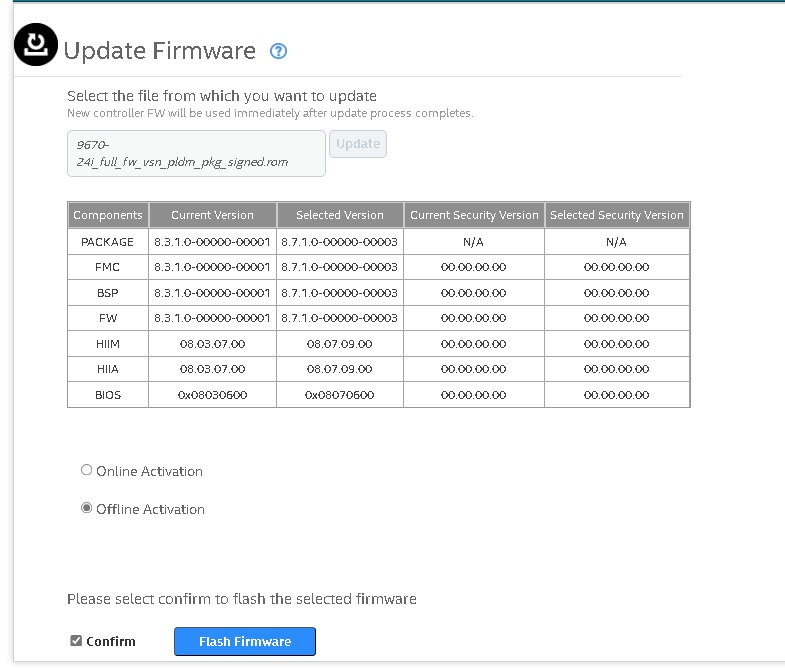

小插曲，更新固件，希望更新完固件后，在主板BIOS启动能发现RAID卡，随选择了更新固件，发现更新固件界面增加了在线激活和离线激活功能，这是之前更新RAID卡固件所没有，在更新固件页面有比较详细的版本比较。

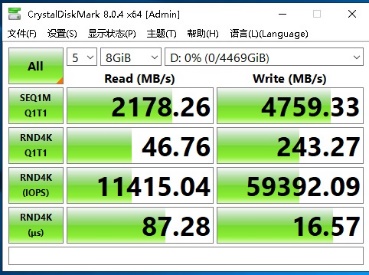

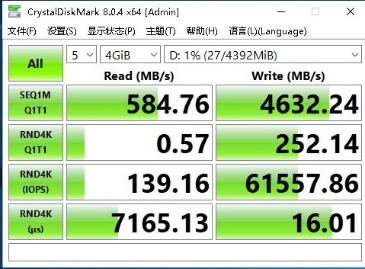

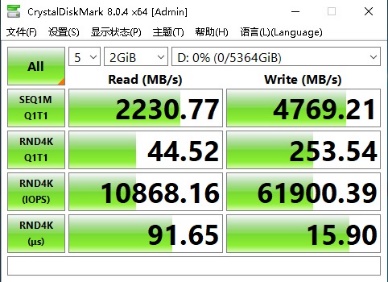

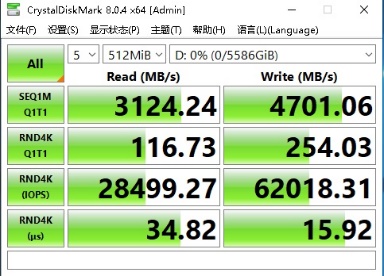

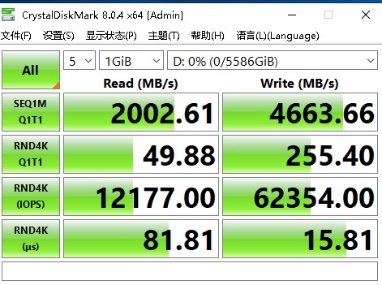

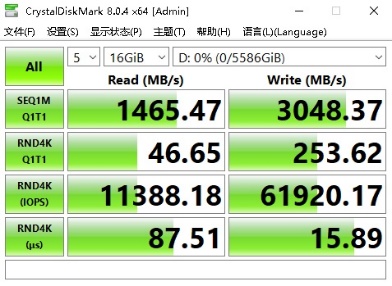

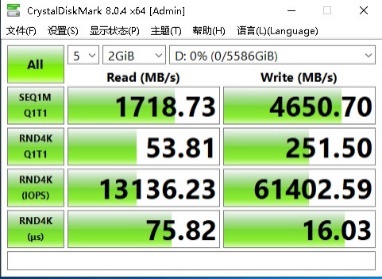

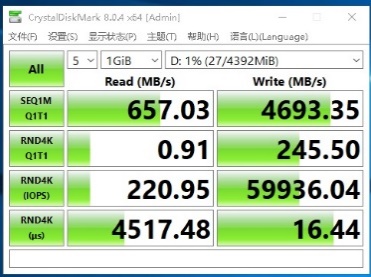

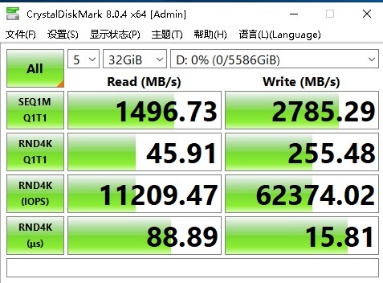

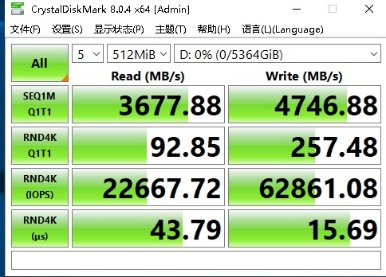

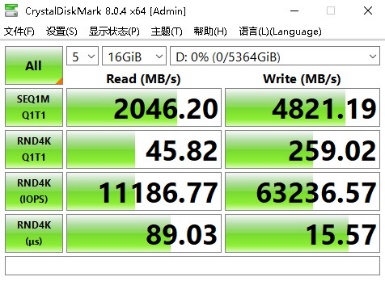

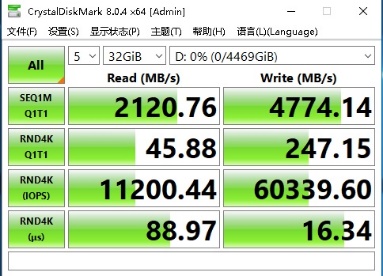

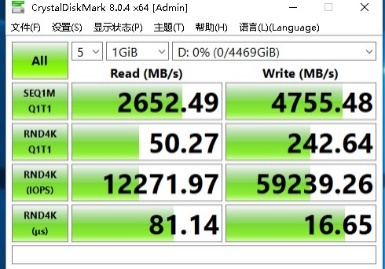

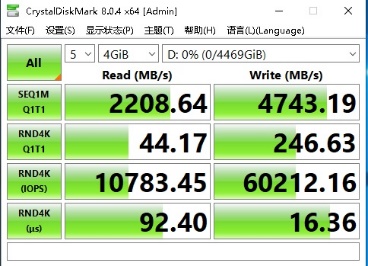

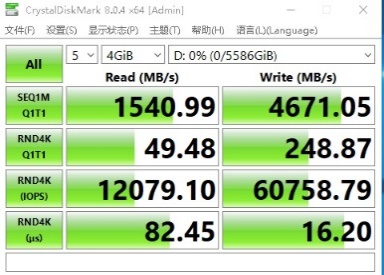

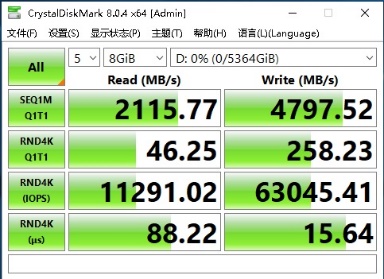

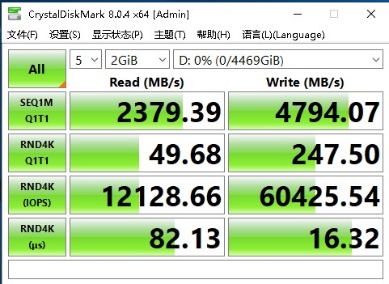

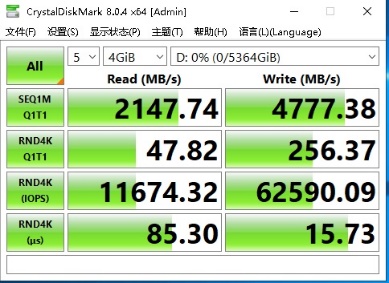

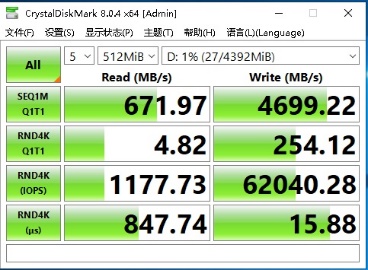

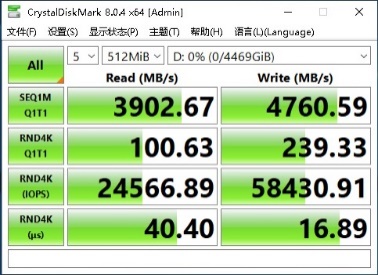

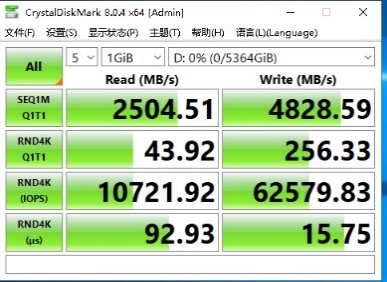

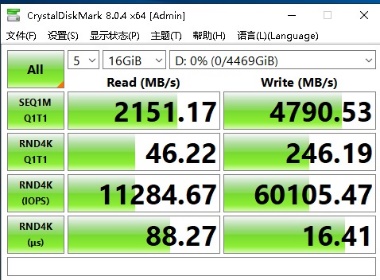

- 配置RAID，进行测试，本次测速软件是用的著名的测速软件CrystalDiskMark Ver：8.04；RAID都是RAID5常规模式
| 块大小 | VD（7 SSD） | VD（4 Sata） | VD（4 NvME） | VD(6 Nvme) |
| 512M |
|
|
|
|
| 1G |
|
|
|
|
| 2G |
|
|
|
|
| 4G |
|
|
|
|
| 8G |
|
|
|
|
| 16G |
|
|
|
|
| 32G |
|
|
|
|

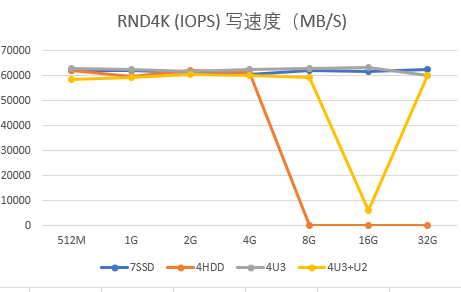

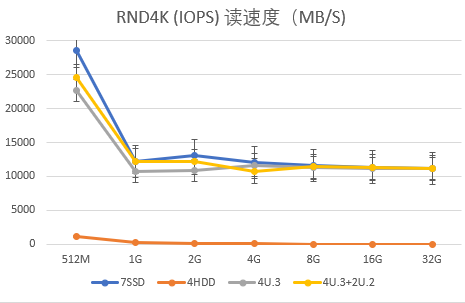

测试数据对比图
总结：根据测试结果发现在IOP数据测试结果来看，9670-24i凭借8G Cache同样硬件情况下，U3>SSD>HD,而且平均值均在63000MB/S, 是作为对IOP追求高性能的一个理想选择。
备注：如果PCIE槽供电功率低于28w，则需要接AUX辅助电源输入
